叉车安全与车队管理系统

SF-110 V4.00

使用说明书

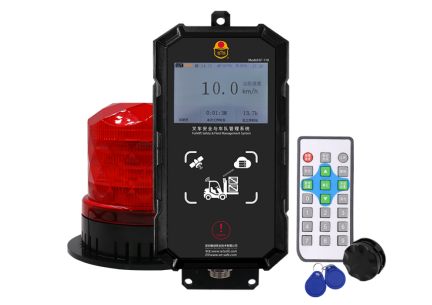

1 产品简介

SF-110是用于特种车车队管理的车载终端，具有快速入网和快速定位的功能，不仅可以警示路人、限制车速、辅助司机驾驶、一定程度上减少事故发生的概率，而且可通过平台监控车辆的相关信息，记录司机的违规驾驶行为，可实现车辆或工作人员的使用时长统计、使用效率统计以及在线调度等。不仅可以通过平台实现车队的更好管理，还可以通过平台的数据分析获取其中的商业价值。

2 产品特点

Ø 宽电压供电（DC12-48V）；

Ø 支持无线红外遥控功能设定；

Ø 支持车辆刷卡、指纹、人脸识别启动功能；

Ø 采用无线传感测速技术，实时检测车速；

Ø 具有超速声光报警，支持电子油门、机械油门限速控制；

Ø 具有安全带检测，未系安全带报警功能；

Ø 4G通讯支持云端车辆管理、远程锁车；

Ø 具有GPS实时定位、轨迹回放；

3 技术参数

4 产品清单

收到产品后，请第一时间检查产品配件是否齐全，具体配件如下：

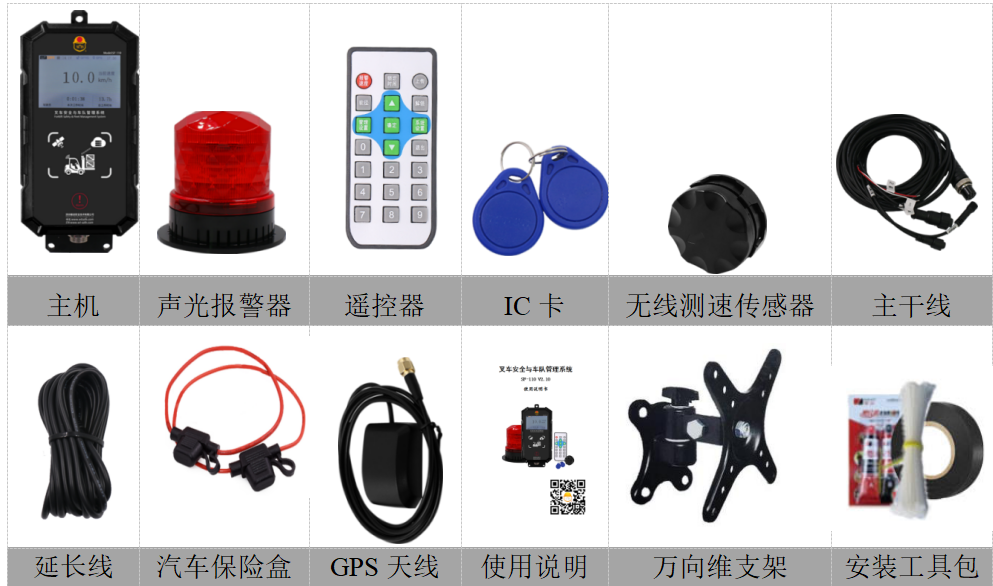

4.1标准配件：

4.2选配配件：

5 产品电气连接图

备注：产品安装前，请按照产品电气连接图先通电测试基本功能，确认无误后再进行固定安装，以达到安装效率最大化。

6 产品功能说明

6.1.0  LED屏幕图标显示说明

6.1.1遥控按键功能说明

6.2基本操作说明

6.2.1叉车云管家

设备接入物联网云平台系统—叉车云管家，可通过平台实现叉车安全与车队管理。通过设备终端与平台的数据交换，输出行车、效率和人员出勤等报表，可以监控车辆的使用状态。具有实时定位、轨迹监控和电子围栏等功能，可实现对车辆以及人员档案的管理，车辆以及人员违规驾驶的行为监控等。可通过平台进行远程管理车辆的行驶速度、安全广播以及车辆调度信息下发等，具体操作说明可参考《叉车云管家V1.00使用说明》。

唯创安全叉车云管家登陆地址： https://cloud.wtsafe.com

6.2.2授权管理

用户可通过授权IC卡、指纹、人脸启动设备，若车辆还加装有油门控制器或继电器控制器，还可实现通过刷IC卡、指纹、人脸解除对车辆的控制，达到刷IC卡、指纹、人脸才可启动车辆的目的。每一张IC卡对应一个固定的ID、指纹、人脸，通过平台注册并绑定到司机后，可实现数据上传至云平台记录司机的开车时间、行使里程和安全事件的统计等。

6.2.3信息查询

短按遥控系统设置通过▲▼选择授权管理，短按确定通过▲▼选择车辆信息、用户信息，短按确定可查看相应信息。

车辆信息：可查看车牌号码、固件版本、MAC（每套设备都有唯一的MAC）。TF卡容量、传感器ID、CCID码等信息

用户信息：可查看当前已授权的管理员、司机和IC卡号、指纹、人脸等注册信息。

6.2.4注册新用户

短按遥控系统设置通过▲▼选择授权管理，短按确定通过▲▼选择注册新用户，根据系统语音提示，将新IC卡放到感应区内，选择是否注册指纹、人脸信息短按确定即可添加新的用户。

6.2.5系统参数设置

短按遥控系统设置通过▲▼选择系统参数，短按确定通过▲▼选择需要设置的参数，短按确定通过系统指引完成操作即可。

时间设置：终端时间手动校准，GPS信号良好时，时间自动更新，无需设置；

音量等级：调节音量大小，可设置静音。

恢复出厂设置：清除设备的所有信息，所有参数恢复至出厂前的参数。

清除记录信息：清除设备内部存储的开关机事件和相关违规事件等信息。

重启系统：重新启动系统。

6.2.6管理设置

短按遥控管理设置通过▲▼选择相应功能，短按确定可开启/关闭或切换相应功能。

刷卡功能：默认开启，关闭后，不需要刷卡即可启动设备终端。

指纹功能：开机时是否需要指纹识别，可选择开启或关闭。

人脸功能：开机时是否需要人脸识别，可选择开启或关闭。

语言选择：默认中文，切换英文后，屏幕显示为英文，语音提示为英文提示。

限速模式选择：默认限速模式，可切换至锁定模式。

锁定模式：车辆速度持续超过预设的“超速报警”速度5秒，将锁定报警和输出油门控制信号，结合电子油门控制器或机械油门控制器可对车辆直接限速锁定，设备提示“车辆操作异常，请联系管理员解锁”，车辆将锁定在怠速状态下无法正常加速，需要管理员使用遥控器的解锁按键解除车辆的报警锁定。

限速模式：车辆速度超过预设的“超速报警”速度，设备提示“超速，请注意！”且立即输出油门控制信号，结合电子油门控制器或机械油门控制器可将车辆速度限制在预设的“超速报警”速度内。

倒车语音开关：默认开启，可设置关闭，关闭后倒车无语音提示。

测速传感器安装：系统默认传感器安装方向在右边（R），即驾驶员处于驾驶位置的右手边的轮子，当传感器安装在左边时（L），需要将管理设置的测速传感器安装调整为左边（L）。

测速方式选择：默认无线测速，确定键可切换有线测速、GPS测速、雷达测速 方式，暂时只支持无线、GPS测速。

APN选择：默认cmnet模式，3gnet、other、CMIOT 模式可选。

碰撞语音：默认开启，关闭后安装有碰撞传感器的车辆发生碰撞无语音提示，信息正常上报平台。

安全带检测：默认关闭，开启后结合安全带传感器，未系安全带检测车辆连续有速度5秒 报提示音“请系好带安全带“+屏幕红色图标闪烁提示，同时该司机未系安全带的事件将上报云平台。

6.2.7传感器配置

无线测速传感器：主机与无线测速传感器出厂已经一对一配对，无需重新学习，若更换新的无线测速传感器则需要重新学习配对，正确方法如下：

首先遥控系统设置-传感器配置-无线传感器学习，将无线测速传感器静止10秒（禁止拿在手上或者放置在有轻微震动的车辆上）后进入配对，转动传感器，配对成功后屏幕显示配对成功并有相关语音提示，60S无配对自动退出并语音提示配对失败。

座垫、安全带传感器：短按遥控系统管理通过▲▼选择传感器设置，短按确定通过▲▼选择座垫、安全带传感器，短按确定根据语音导航提示连续插拔操作配对即可。

油门管理：当安装了电子油门控制器后，需要进行车辆静止状态的油门电压信号学习，具体操作方法如下：

短按遥控系统管理通过▲▼选择传感器设置，短按确定通过▲▼选择485油门管理，短按确定通过▲▼选择静止学习，短按确定，若学习成功屏幕提示“OIL OK”，若学习失败，则需要检查是否正确接入电子油门控制器。

备注：电子油门控制器背面有一个学习按键，也可通过按键执行一键学习。

6.2.8速度管理

短按遥控报警速度通过▲▼选择超速报警，短按确定通过0~9数字键输入需要设置的速度值，短按确定即可。

行车提醒：当前车速度超过该速度时，声光报警器闪灯+“晃啷”声音提示。

超速提醒：当前车速度超过该速度时，声光报警器闪灯+“咚咚”声音提示。

超速报警：当前车速度超过该速度时，声光报警器闪灯+“超速，请注意”的语音提示，主机输出油门控制信号，结合电子油门控制器或机械油门控制器可对车辆限速，速度将被限制在该速度范围内。
